型式 |
BCT-6 |
工程数 |
6工程(トリム加工2) |
トリム能力 |
30Kn |
ストローク数 |
25~30spm |
ステージ間ピッチ |
300mm |
クランプストローク |
20mm |
トリムストローク(片側) |
短辺6mm 長辺4mm |
下部ノックアウト量(トリム工程) |
200mm |
上部ノックアウト量(トリム工程) |
200mm |

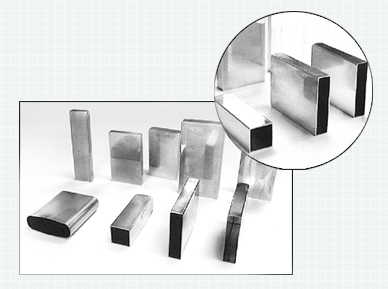

最大ケース寸法(長辺X短辺X長さ) |
172.8 x 20.8 x 83.8mm |
167 x 22.7 x 119mm |
170.5 x 43.5 x 98mm |
164.5 x 45.9 x 101mm |
サーボ軸数 |
6軸 供給装置5軸 |
操作方式 |
タッチパネル方式 |
使用電源 |
AC200V 3相 30A |
使用空気圧 |
0.5Mps |
最大トリム代 |
20mm |
重量(供給装置付重量) |
1100kg |
外形サイズ(幅X奥行X高さ) |
2186 x 912 x 2075mm |
|
|
◆ 駆動部にサーボモーターを採用 ― 5軸による安定動作 ―。 |
◆ ラムスライドは高精度で調整可能。ケース外形ガイド式。 |
◆ ノックアウトストローク設定は任意に調整可能 |
◆ 加工前ケース長は最大110mm
※ケース長110mm以上も要事前相談で可能です。 |
◆ タッチパネル式入力操作で設定値入力・生産数確認が容易。 |
◆ミス検知センサー標準装備
― 各工程 前・後ノックアウトで過負荷チェックが可能 ―。 |
◆ 専用ダイセット採用で、金型脱着時間を短縮。 |
◆ 送り機構部の開閉自動化により、作業効率が更に向上。 |
|
|
型式 |
MST-8D |
工程数 |
7工程(スタック工程含まず) |
工程加工能力(各工程) |
11Kn 上死点下1mmの時 |
ストローク数 |
25~50spm |
ステージ間ピッチ |
132mm |
スライドストローク |
8mm |
スライドオープンハイト |
133mm |
スライド面積 |
130W x 150D |
前後ノックアウト量 |
130mm |
マガジンケース寸法 |
100 x 15mm |
最大ケース長さ |
110mm |
サーボモータ最大トリム代 |
2kw 2台、1kw 1台 |
400w 2台 |
開閉用モータ |
0.2kw (1/100ギャーモーター) |
操作方式 |
タッチパネル方式 |
使用電源 |
AC200V 50/60Hz |
使用空気圧 |
0.5Mpa |
重量 |
2000kg |
外形サイズ(幅X奥行X高さ) |
2455 x1110 x 1490mm |
|
|
